Контрольний кабель
АКВВГ, АКВВГнг, АКВВГнг-LS, АКВВГЕ, АКВВГЕнг, АКВВГЕнг-LS

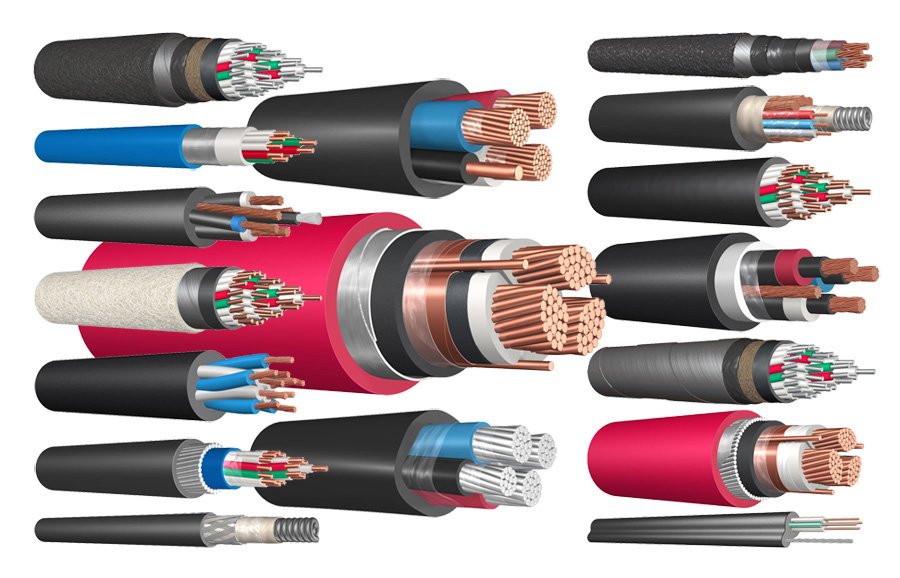

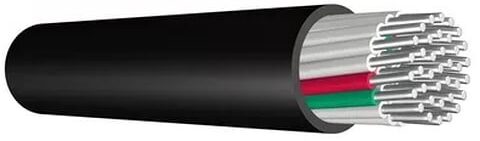

АКВВГ - кабель контрольний з алюмінієвими струмопровідними жилами, ізоляція та оболонка із ПВХ пластикату.
АКВВГнг - марка контрольного кабелю з алюмінієвими жилами, з ізоляцією з полівінілхлориду (ПВХ), з оболонкою з ПВХ, що не поширює горіння.
АКВВГнг-LS – кабелі контрольні алюмінієві, з ізоляцією та оболонкою з полівінілхлориду (ПВХ пластикат), ізоляція зниженої горючості, оболонка, що не розповсюджує горіння та з низьким димозавиділенням.
АКВВГЕ – екранований контрольний кабель з алюмінієвими струмопровідними жилами, з полівінілхлоридною ізоляцією та оболонкою, з екраном із алюмінієвої фольги.
АКВВГЕнг - екранований контрольний кабель з алюмінієвими струмопровідними жилами, з полівінілхлоридною ізоляцією та оболонкою, з екраном з алюмінієвої фольги, що не поширює горіння.
АКВВГЕнг-LS-екранований контрольний кабель з алюмінієвими струмопровідними жилами, з полівінілхлоридною ізоляцією та оболонкою, з екраном з алюмінієвої фольги, що не розповсюджує горіння і з низьким димозавиділенням.
Конструкція:
- Струмопровідна жила – алюмінієва однодротяна круглої форми (1 клас гнучкості), перетином від 0,75 до 6,0 мм2. Кількість мешкав від 4 до 37.
- Ізоляція жил – полівінілхлоридний пластикат (ПВХ). Ізольовані жили скручені в осердя
- Поясна ізоляція – розділовий шар із поліетилентерефталатної (ПЕТ) плівки або ПВХ пластикату
- Екран (АКВВГЕ) – алюмінієва фольга з подовжньо прокладеним алюмінієвим дротом під нею
- Оболонка кабелю – ПВХ пластикат
Кабелі АКВВГ, АКВВГЕ призначені для монтажу, встановлення, ремонту та технічного обслуговування контрольної та електророзподільної апаратури, пристроїв сигналізації, релейного захисту, керування, для нерухомого приєднання до електроприладів, складання затискачів електричних розподільних пристроїв з номінальною змінною напругою до 610 В частот постійною напругою до 1000 В. Контрольні кабелі цих марок можуть використовуватися на відкритому повітрі за умови їх захисту від прямого сонячного випромінювання. Використовується для прокладання у приміщеннях, каналах, тунелях, в умовах агресивного середовища. Потрібно уникати механічних впливів на кабель. Екранований кабель АКВВГЕ застосовується за необхідності захисту електричних кіл від впливу зовнішніх електричних полів. Допускається прокладати кабель у пожежонебезпечних приміщеннях.
Техніко-експлуатаційні характеристики кабелів КВВГ, КВВГЕ:
- Експлуатаційна температура навколишнього середовища від -40 ° С до +50 °
- Відносна вологість повітря не більша (98±2)% при температурі 40°С
- Температура під час прокладання та монтажу від -10°С до +50°С
- Допустимий радіус вигину при монтажі не більше 6 діаметрів кабель
Мінімальний термін служби 15 років
Число та номінальний переріз жил (мм²
| Розрахунковий діаметр кабелю (мм)
| Розрахункова маса 1 км кабелю (кг) (довідковий) | Електричний опір жил, не більше (Ом/км)
|
АКВВГ / АКВВГнг / АКВВнг-LS/АКВВГЕ/АКВВГЕнг/АВВГЕнг-LS | |||
| |||
4 х 2,5 | 10,2 | 112 | 12,100 |
5 х 2,5 | 11,0 | 131 | 12,100 |
7 х 2,5 | 11,9 | 163 | 12,100 |
10 х 2,5 | 14,9 | 223 | 12,100 |
14 х 2,5 | 16,1 | 283 | 12,100 |
19 х 2,5 | 17,9 | 361 | 12,100 |
27 х 2,5 | 21,7 | 508 | 12,100 |
37х2,5 | 24,7 | 681 | 12,100 |
4 х 4 | 11,8 | 150 | 7,410 |
7 х 4 | 14,0 | 225 | 7,410 |
10 х 4 | 17,6 | 310 | 7,410 |
4 х 6 | 13,0 | 187 | 5,110 |
7 х 6 | 15,5 | 285 | 5,110 |
10 х 6 | 20,0 | 413 | 5,110 |
4 х 10 | 15,9 | 283 | 3,080 |
7 х 10 | 19,5 | 459 | 3,080 |
10 х 10 | 25,3 | 661 | 3,080 |
КВВГ, КВВГнг, КВВГнг-LS, КВВГЕ, КВВГЕнг, КВВГЕнг-LS
- Струмопровідна жила – мідна однодротяна круглої форми (1 клас гнучкості), перетином від 0,75 до 6,0 мм2. Кількість мешкав від 4 до 37.
- Ізоляція жил – полівінілхлоридний пластикат (ПВХ). Ізольовані жили скручені в осердя
- Поясна ізоляція – розділовий шар із поліетилентерефталатної (ПЕТ) плівки або ПВХ пластикату
- Екран (КВВГЕ) – алюмінієва фольга з подовжньо прокладеним мідним дротом під нею
- Оболонка кабелю – ПВХ пластикат

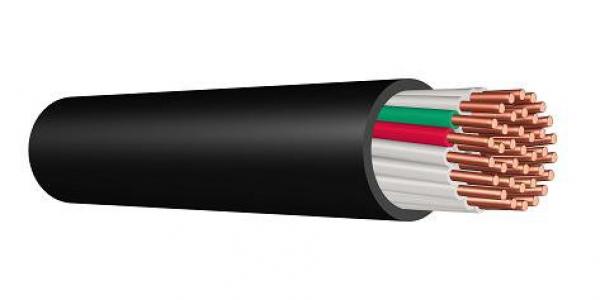

КВВГ - кабель контрольний з мідними струмопровідними жилами, ізоляція та оболонка із ПВХ пластикату.
КВВГнг - марка кабелю контрольного з мідними жилами, з ізоляцією з полівінілхлориду (ПВХ), з оболонкою з ПВХ, що не поширює горіння.
КВВГнг-LS – кабелі контрольні мідні, з ізоляцією та оболонкою з полівінілхлориду (ПВХ пластикат), ізоляція зниженої горючості, оболонка, що не розповсюджує горіння та з низьким димозавиділенням.
КВВГЕ – екранований контрольний кабель з мідними струмопровідними жилами, з полівінілхлоридною ізоляцією та оболонкою, з екраном із алюмінієвої фольги.
КВВГЕнг - екранований контрольний кабель з мідними струмопровідними жилами, з полівінілхлоридною ізоляцією та оболонкою, з екраном з алюмінієвої фольги, що не поширює горіння.
КВВГЕнг-LS-екранований контрольний кабель з мідними струмопровідними жилами, з полівінілхлоридною ізоляцією та оболонкою, з екраном з алюмінієвої фольги, що не розповсюджує горіння та з низьким димозавиділенням.
Кабелі КВВГ, КВВГЕ призначені для монтажу, встановлення, ремонту та технічного обслуговування контрольної та електророзподільної апаратури, пристроїв сигналізації, релейного захисту, керування, для нерухомого приєднання до електроприладів, складання затискачів електричних розподільних пристроїв з номінальною змінною напругою до 660 В частот постійною напругою до 1000 В. Контрольні кабелі цих марок можуть використовуватися на відкритому повітрі за умови їх захисту від прямого сонячного випромінювання. Використовується для прокладання у приміщеннях, каналах, тунелях, в умовах агресивного середовища. Потрібно уникати механічних впливів на кабель. Екранований кабель КВВГЕ застосовується за необхідності захисту електричних кіл від впливу зовнішніх електричних полів. Допускається прокладати кабель у пожежонебезпечних приміщеннях.
Техніко-експлуатаційні характеристики кабелів КВВГ, КВВГЕ:
- Експлуатаційна температура навколишнього середовища від -40 ° С до +50 °
- Відносна вологість повітря не більша (98±2)% при температурі 40°С
- Температура під час прокладання та монтажу від -10°С до +50°С
- Допустимий радіус вигину при монтажі не більше 6 діаметрів кабель
Мінімальний термін служби 15 років
Число та номінальний переріз жил (мм²
|
Розрахунковий діаметр кабелю (мм)
|
Розрахункова маса 1 км кабелю (кг) (довідковий) |
Електричний опір жил, не більше (Ом/км)
|
КВВГ / КВВГнг / КВВнг-LS | |||
4 х 0,75 | 7,6 | 79 | 24,500 |
5 х 0,75 | 8,3 | 92 | 24,500 |
7 х 0,75 | 9,5 | 131 | 24,500 |
10 х 0,75 | 11,7 | 178 | 24,500 |
14 х 0,75 | 12,6 | 227 | 24,500 |
19 х 0,75 | 13,9 | 290 | 24,500 |
27 х 0,75 | 16,3 | 394 | 24,500 |
37 х 0,75 | 18,6 | 531 | 24,500 |
4 х 1 | 8,0 | 93 | 18,100 |
5 х 1 | 9,3 | 123 | 18,100 |
7 х 1 | 10,0 | 155 | 18,100 |
10 х 1 | 12,3 | 213 | 18,100 |
14 х 1 | 13,3 | 274 | 18,100 |
19 х 1 | 14,7 | 353 | 18,100 |
27 х 1 | 17,3 | 482 | 18,100 |
37 х 1 | 19,7 | 652 | 18,100 |
4 х 1,5 | 9,2 | 128 | 12,100 |
5 х 1,5 | 10,0 | 152 | 12,100 |
7 х 1,5 | 10,7 | 195 | 12,100 |
10 х 1,5 | 13,3 | 269 | 12,100 |
14 х 1,5 | 14,4 | 352 | 12,100 |
19 х 1,5 | 15,9 | 457 | 12,100 |
27 х 1,5 | 19,3 | 645 | 12,100 |
37 х 1,5 | 21,5 | 850 | 12,100 |
4 х 2,5 | 10,2 | 176 | 7,410 |
5 х 2,5 | 11,0 | 210 | 7,410 |
7 х 2,5 | 11,9 | 275 | 7,410 |
10 х 2,5 | 14,9 | 382 | 7,410 |
14 х 2,5 | 16,1 | 506 | 7,410 |
19 х 2,5 | 17,9 | 663 | 7,410 |
27 х 2,5 | 21,7 | 938 | 7,410 |
37 х 2,5 | 24,7 | 1 270 | 7,410 |
4 х 4 | 11,8 | 252 | 4,610 |
7 х 4 | 14,0 | 403 | 4,610 |
10 х 4 | 17,6 | 564 | 4,610 |
4 х 6 | 13,0 | 340 | 3,080 |
7 х 6 | 15,5 | 553 | 3,080 |
10 х 6 | 20,0 | 796 | 3,080 |
КВВГЭ /КВВГЭнг | |||
19 х 0,75 | 13,9 | 418 | 24,500 |
27 х 0,75 | 16,3 | 541 | 24,500 |
37 х 0,75 | 18,6 | 696 | 24,500 |
7 х 1 | 10,0 | 251 | 18,100 |
10 х 1 | 12,3 | 327 | 18,100 |
14 х 1 | 13,3 | 395 | 18,100 |
19 х 1 | 14,7 | 483 | 18,100 |
27 х 1 | 17,3 | 631 | 18,100 |
37 х 1 | 19,7 | 817 | 18,100 |
7 х 1,5 | 10,7 | 294 | 12,100 |
10 х 1,5 | 13,3 | 387 | 12,100 |
14 х 1,5 | 14,4 | 475 | 12,100 |
19 х 1,5 | 15,9 | 588 | 12,100 |
27 х 1,5 | 19,3 | 799 | 12,100 |
37 х 1,5 | 21,5 | 1 015 | 12,100 |
7 х 2,5 | 11,9 | 381 | 7,410 |
10 х 2,5 | 14,9 | 510 | 7,410 |
14 х 2,5 | 16,1 | 640 | 7,410 |
19 х 2,5 | 17,9 | 827 | 7,410 |
27 х 2,5 | 21,7 | 1 105 | 7,410 |
37 х 2,5 | 24,7 | 1 451 | 7,410 |
4 х 4 | 11,8 | 359 | 4,610 |
7 х 4 | 14,0 | 523 | 4,610 |
10 х 4 | 17,6 | 730 | 4,610 |
4 х 6 | 13,0 | 454 | 3,080 |
7 х 6 | 15,5 | 679 | 3,080 |
10 х 6 | 20,0 | 953 | 3,080 |
КВВГЭнг-LS | |||
7 х 1 | 10,0 | 273 | 18,100 |
10 х 1 | 12,3 | 355 | 18,100 |
14 х 1 | 13,3 | 428 | 18,100 |
19 х 1 | 14,7 | 521 | 18,100 |
27 х 1 | 17,3 | 679 | 18,100 |
37 х 1 | 19,7 | 879 | 18,100 |
7 х 1,5 | 10,7 | 318 | 12,100 |
10 х 1,5 | 13,3 | 418 | 12,100 |
14 х 1,5 | 14,4 | 511 | 12,100 |
19 х 1,5 | 15,9 | 631 | 12,100 |
27 х 1,5 | 19,3 | 855 | 12,100 |
37 х 1,5 | 21,5 | 1 082 | 12,100 |
7 х 2,5 | 11,9 | 408 | 7,410 |
10 х 2,5 | 14,9 | 545 | 7,410 |
14 х 2,5 | 16,1 | 681 | 7,410 |
19 х 2,5 | 17,9 | 877 | 7,410 |
27 х 2,5 | 21,7 | 1 169 | 7,410 |
37 х 2,5 | 24,7 | 1 532 | 7,410 |
4 х 4 | 11,8 | 385 | 4,610 |
7 х 4 | 14,0 | 557 | 4,610 |
10 х 4 | 17,6 | 777 | 4,610 |
4 х 6 | 13,0 | 483 | 3,080 |
7 х 6 | 15,5 | 817 | 3,080 |
10 х 6 | 20,0 | 1 006 | 3,080 |
