Самонесучі ізольовані проводи та силові кабелі

Самонесучі ізольовані проводи

СІП-1 (AsXSn)

САМОНЕСУЧИЙ ІЗОЛЬОВАНИЙ ДРІТ ДЛЯ ПОВІТРЯНИХ ЛІНІЙ ЕЛЕКТРОПЕРЕДАЧ.

Структура Застосування Характеристики

Провід є скрученими в джгут алюмінієвими ізольованими фазними жилами і нульовою несучою неізольованою жилою. Фазні жили мають ізоляцію зі світлостабілізованого зшитого поліетилену високого тиску чорного кольору, стійкого до дії ультрафіолетового випромінювання (для марки СІП-1т термопластичний поліетилен). У нульовій неізольованій жилі в центрі розташований сердечник із сталевого дроту, навколо якого скручені алюмінієві дроти. У деяких конструкціях проводу є ізольована допоміжна жила перетином 25мм2 або 35 мм2 і додаткова ізольована жила перетином 16мм2 або 25 мм2 для підключення ланцюгів.

Провід призначений передачі та розподілу електричної енергії в силових та освітлювальних мережах на змінну напругу 0,6/1,0 кВ. Застосовується для магістральних повітряних ліній електропередачі та відгалужень до вводів у житлові будинки, господарські споруди.

Кількість жил та номінальний переріз (шт. х мм2)	Зовнішній діаметр (мм) (довідковий)	Маса 1 км дроту (кг) (Довід.)	Розривне посилення нульової несучої жили, Не менше (кН)	Крок скручування не більше (мм)	Токове навантаження на повітрі (При 250С і при швидкості вітру 6м\с), (А)	Сила допустимого односекундного струму короткого замикання, не більше (кА)
3х16+1х25	17,8	309	7,40	800	100	1,5
3х25+1х35	20,7	449	10,30	800	130	2,3
3х35+1х50	23,1	588	14,20	850	160	3,2
3х50+1х70	27,5	831	20,60	900	195	4,6
3х70+1х95	31,5	1129	27,90	1000	240	6,5
3х95+1х95	35,9	1366	27,90	1100	300	8,8
3х120+1х95	39,8	1595	27,90	1200	340	10,9
4х16+1х25	17,8	378	7,40	800	100	1,5
4х25+1х35	20,7	548	10,30	800	130	2,3

ХАРАКТЕРИСТИКИ:

номінальна напруга: 0,6/1,0 кВ;
випробувальна напруга: 4 кВ;
температура навколишнього середовища під час експлуатації: -60С до +50С;
температура навколишнього середовища під час монтажу: -20С;
максимальна температура дроту у робочому режимі: +90С;
при перевантаженні тривалістю до 8 годин на добу: +130С;
при короткому замиканні тривалістю до 5 секунд: +250С.
Загальна кількість жил у дроті 4 чи 5.
Радіус вигину при виконанні монтажу та встановленого на опорах дроту – не менше 10 максимальних зовнішніх діаметрів дроту.
Зусилля, що розтягують, нульової несучої жили при монтажі та експлуатації – не більше 45 Н/мм2.
Будівельна довжина дроту узгоджується під час замовлення.
Упакування: барабани.

Маркування: фазні жили на поверхні ізоляції маркуються цифрами (1,2,3) друкованим способом, або кольоровими поздовжніми смугами шириною не менше 1 мм або поздовжніми опуклими ризиками (1 смуга, 2 смуги, 3 смуги)

Завантажити PDF

СІП-2 (AsXSn)

САМОНЕСУЧИЙ ІЗОЛЬОВАНИЙ ДРІТ ДЛЯ ПОВІТРЯНИХ ЛІНІЙ ЕЛЕКТРОПЕРЕДАЧ.

Структура Застосування Характеристики

Провід є скрученими в джгут алюмінієвими ізольованими фазними жилами і нульовою несучою неізольованою жилою. Фазні жили мають ізоляцію зі світлостабілізованого зшитого поліетилену високого тиску чорного кольору, стійкого до дії ультрафіолетового випромінювання (для марки СІП-1т термопластичний поліетилен). У нульовій неізольованій жилі в центрі розташований сердечник із сталевого дроту, навколо якого скручені алюмінієві дроти. У деяких конструкціях дроту є ізольована допоміжна жила перетином 25 або 35 мм2 і додаткова ізольована жила перетином 16мм2- 25 мм2 для підключення ланцюгів.

Призначений для передачі та розподілу електричної енергії в силових та освітлювальних мережах на змінну напругу 0,6/1,0 кВ. Застосовується для магістральних повітряних ліній електропередачі та відгалужень до вводів у житлові будинки, господарські споруди.

Номінальна напруга: 0,6/1,0 кВ;
випробувальна напруга: 4 кВ;
температура навколишнього середовища під час експлуатації: -60С до +50С;
температура навколишнього середовища під час монтажу: -20С;
максимальна температура дроту у робочому режимі: +90С;
при перевантаженні тривалістю до 8 годин на добу: +130С;
при короткому замиканні тривалістю до 5 секунд: +250С.
Загальна кількість жил у дроті 4 чи 5.
Радіус вигину при виконанні монтажу та встановленого на опорах дроту – не менше 10 максимальних зовнішніх діаметрів дроту.
Розтягуючі зусилля нульової несучої жили при монтажі та експлуатації – не більше 45 Н/мм2. Будівельна довжина дроту узгоджується при замовленні.

Упаковка: барабани

Кількість жил та номінальний переріз (Шт. Х мм2)	Зовнішній діаметр (мм) (довідковий)	Маса 1 км дроту (кг) (Довідкова)	Розривне посилення нульової несучої жили, Не менше (кН)	Крок скручування не більше (мм)	Токове навантаження на повітрі (При 250С і при швидкості вітру 6м\с), (А)	Сила допустимого односекундного струму короткого замикання, не більше (кА)
3х16+1х25	18,8	344	7,40	800	100	1,5
3х25+1х35	21,7	489	10,30	800	130	2,3
3х35+1х50	24,3	635	14,20	850	160	3,2
3х50+1х70	28	882	20,60	900	195	4,6
3х70+1х95	32,7	1202	27,90	1000	240	6,5
3х95+1х95	37,3	1466	27,90	1100	300	8,8
3х120+1х95	41,4	1697	27,90	1200	340	10,9
4х16+1х25	21,3	414	7,40	800	100	1,5
4х25+1х35	21,7	590	10,30	800	130	2,3

Завантажити PDF

СІП-4 (AsXSn)

САМОНЕСУЧИЙ ІЗОЛЬОВАНИЙ ДРІТ ДЛЯ ПОВІТРЯНИХ ЛІНІЙ ЕЛЕКТРОПЕРЕДАЧ.

Структура Застосування Характеристики

Провід є скрученими в джгут алюмінієвими ізольованими фазними жилами і нульовою несучою неізольованою жилою. Фазні жили мають ізоляцію зі світлостабілізованого зшитого поліетилену високого тиску чорного кольору, стійкого до дії ультрафіолетового випромінювання. У нульовій неізольованій жилі в центрі розташований сердечник із сталевого дроту, навколо якого скручені алюмінієві дроти. У деяких конструкціях проводу є ізольована допоміжна жила перетином 25мм2 або 35 мм2 і додаткова ізольована жила перетином 16мм2 або 25 мм 2 для підключення ланцюгів.

Призначений для передачі та розподілу електричної енергії в силових та освітлювальних мережах на змінну напругу 0,6/1,0 кВ. Застосовується для виконання відгалужень від повітряних ліній електропередач до введення, для прокладання по стінах будівель і споруд.

Кількість жил та номінальний переріз (шт. х мм2)	Зовнішній діаметр (мм) (довідковий)	Маса 1 км дроту (кг) (довідкова)	Крок скручування не більше (мм)	Токове навантаження на повітрі (при 250С і при швидкості вітру 6м\с), (А)	Сила допустимого односекундного струму короткого замикання, не більше (кА)
2х10	12,3	92	307	75	0,9
2х16	14,8	138	370	100	1,5
2х25	17,2	198	430	130	2,3
2х35	19,2	260	480	160	3,2
2х50	22,8	368	570	195	4,6
2х70	26,2	492	655	240	6,5
2х95	29,8	650	745	300	8,8
2х120	33,0	803	825	340	10,9
3х10	13,3	139	332	75	0,9
3х16	15,9	207	397	100	1,5
3х25	18,5	297	462	130	2,3
3х35	20,6	390	516	160	3,2
3х50	24,5	552	613	195	4,6
3х70	28,1	738	704	240	6,5
3х95	32,0	975	801	300	8,8
3х120	35,5	1204	887	340	10,9
4х10	14,9	185	372	75	0,9
4х16	17,8	276	445	100	1,5
4х25	20,7	396	518	130	2,3
4х35	23,1	520	579	160	3,2
4х50	27,5	736	687	195	4,6
4х70	31,5	985	789	240	6,5
4х95	35,9	1300	897	300	8,8
4х120	39,8	1605	994	340	10,9

Технічні характеристики СІП 4:

Номінальна напруга: 0,6/1,0 до;

Випробувальна напруга: 4 кВ;

Температура навколишнього середовища при експлуатації: -60 °C до +50 °C;

Температура навколишнього середовища під час монтажу: -20C;

Максимальна температура дроту у робочому режимі: +90C;

- при перевантаженні тривалістю до 8 годин на добу: +130 °C;

- при короткому замиканні тривалістю до 5 секунд: +250C;

Загальна кількість мешкав у кабелі СІП-4 2,3,4;

Радіус вигину при виконанні монтажу та встановленого на опорах дроту – не менше 10 максимальних зовнішніх діаметрів дроту;

Будівельна довжина дроту узгоджується під час замовлення;

Упакування: барабани.

Завантажити PDF

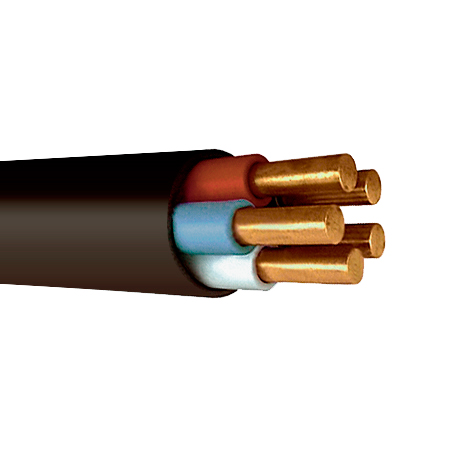

ВВГ

ВВГ 0,66кВ /1кВ СИЛОВИЙ КАБЕЛЬ ДЛЯ ПЕРЕДАЧІ ТА РОЗПОДІЛУ
ЕЛЕКТРОЕНЕРГІЇ У СТАЦІОНАРНИХ УСТАНОВКАХ/ не розповсюджує
горіння, плоский, , з низьким димо-газовиділенням.

Структура Застосування Характеристики

Струмопровідна жила - мідна, однодротяна або багато дротяна, круглої форми, 1 або 2 класи
Ізоляція із полівінілхлоридного пластикату (ПВХ).
Ізольовані жили багатожильних кабелів мають відмітне забарвлення або цифрове маркування.
Ізольовані жили скручені між собою.
Заповнення із ПВХ пластикату. Оболонка із полівінілхлоридного пластикату (ПВХ).
Заповнення з полівінілхлоридного пластикату (ПВХ) зниженої горючості. Оболонка з полівінілхлоридного пластикату (ПВХ), що не поширює горіння
Ізоляція з полівінілхлоридного пластикату (ПВХ) зниженої пожежної небезпеки. Ізольовані жили багатожильних кабелів мають відмітне забарвлення або цифрове маркування. Ізольовані жили скручені між собою. Заповнення з полівінілхлоридного пластикату (ПВХ) зниженої пожежної небезпеки. Оболонка з полівінілхлоридного пластикату (ПВХ) зниженої пожежної небезпеки (ВВГнг-LS)

Кабелі марки ВВГ призначені для передачі та розподілу електроенергії у стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц. Для прокладання у сухих та вологих виробничих приміщеннях, на спеціальних кабельних естакадах, у блоках, а також для прокладання на відкритому повітрі.

Температура експлуатації кабелів: від -50 до +50 °С.
Кабелі стійки до впливу відносної вологості повітря до 98% за температури навколишнього середовища до + 35 °С.
Електричний опір струмопровідної жили постійному струму відповідає.
Електричний опір ізоляції жил, перерахований на 1 км кабелю та температуру 20 °С, не менше: - 12 МОм,

для жил номінальним перерізом 1 та 1,5 мм²; - 10 МОм,

для жил номінальним перерізом 2 – 4 мм²; - 9 МОм,

для жил номінальним перерізом 6 мм?; - 7 МОм,

для жил номінальним перетином 10 – 240 мм²

Кабелі витримують випробувальну змінну напругу частотою 50 Гц:

Число та номінальний переріз жил (мм²	Розрахунковий діаметр кабелю (мм)	Розрахункова маса 1 км кабелю (кг) (довідковий)	Електричний опір жил, не більше (Ом/км)
ВВГ / ВВГнг / ВВнг-LS/ВВГ-П/ВВГнг-П 0,66кВ

ВВГ
*0,66 кВ*
1 х 120	20,3	1 252	0,1530
1 х 150	22,1	1 544	0,1240
1 х 185	24,8	1 958	0,0991
1 х 240	27,3	2 441	0,0754
1 х 300	31,0	3 142	0,0601
1 х 400	39,1	4 153	0,0470
2 х 1	7,9	68	18,1000
2 х 1,5	8,3	80	12,1000
2 х 2,5	9,7	117	7,4100
2 х 4	11,5	166	4,6100
2 х 6	12,5	212	3,0800
2 х 10	14,0	298	1,8300
2 х 16	17,1	444	1,1500
2 х 25	21,0	679	0,7270
2 х 35	23,3	882	0,5240
2 х 50	27,2	1 211	0,3870
2 х 70	30,7	1 612	0,2680
2 х 95	35,3	2 188	0,1930
2 х 120	37,9	2 586	0,1530
2 х 150	41,7	3 183	0,1240
2 х 185	46,5	4 027	0,0991
2 х 240	51,7	5 013	0,0754
3 х 1,5	9,4	115	12,1000
3 х 2,5	10,2	151	7,4100
3 х 4	12,1	219	4,6100
3 х 6	13,2	285	3,0800
3 х 10	14,8	410	1,8300
3 х 25	22,3	954	0,7270
3 х 35	25,1	1 274	0,5240
3 х 50	28,9	1 723	0,3870
3 х 70	32,7	2 311	0,2680
3 х 95	37,6	3 145	0,1930
3 х 120	40,4	3 731	0,1530
3 х 150	44,9	4 653	0,1240
3 х 185	49,7	5 841	0,0991
3 х 240	55,6	7 348	0,0754
4 х 1	9,6	117	18,1000
4 х 1,5	10,1	141	12,1000
4 х 2,5	11,1	188	7,4100
4 х 4	13,2	275	4,6100
4 х 6	14,4	362	3,0800
4 х 10	16,3	525	1,8300
4 х 16	20,4	819	1,1500
4 х 25	25,0	1 259	0,7270
4 х 35	27,7	1 653	0,5240
4 х 50	31,9	2 245	0,3870
4 х 70	36,6	3 056	0,2680
4 х 95	41,7	4 119	0,1930
4 х 120	45,2	4 935	0,1530
4 х 150	49,8	6 106	0,1240
4 х 185	55,5	7 730	0,0991
4 х 240	61,7	9 664	0,0754
4 х 300	71,6	12 638	0,0601
5 х 2,5	12,1	225	7,4100
5 х 4	14,4	332	4,6100
5 х 6	15,8	439	3,0800
5 х 10	17,9	642	1,8300
5 х 16	22,5	1 003	1,1500
5 х 25	27,5	1 546	0,7270
5 х 50	35,7	2 803	0,3870
5 х 70	40,5	3 774	0,2680
5 х 95	46,6	5 139	0,1930
5 х 120	50,1	6 107	0,1530
ВВГнг
0,66кВ

1 х 1	5,1	38	18,1000
1 х 1,5	5,4	44	12,1000
1 х 2,5	5,8	56	7,4100
1 х 4	6,6	79	4,6100
1 х 6	7,1	101	3,0800
1 х 10	7,7	139	1,8300
1 х 16	9,9	224	1,1500
1 х 25	11,6	332	0,7270
1 х 35	12,7	431	0,5240
1 х 50	14,5	580	0,3870
2 х 1	7,1	61	18,1000
2 х 1,5	7,5	73	12,1000
2 х 2,5	8,3	98	7,4100
2 х 4	10,3	152	4,6100
2 х 6	11,3	197	3,0800
2 х 10	13,6	297	1,8300
2 х 16	16,7	442	1,1500
2 х 25	20,6	678	0,7270
2 х 35	22,9	881	0,5240
2 х 50	26,8	1 212	0,3870
3 х 1,5	7,9	93	12,1000
3 х 2,5	9,4	141	7,4100
3 х 4	10,8	200	4,6100
3 х 6	11,9	265	3,0800
3 х 10	14,4	406	1,8300
3 х 16	17,8	614	1,1500
3 х 25	21,9	950	0,7270
3 х 35	24,7	1 270	0,5240
3 х 50	28,5	1 719	0,3870
4 х 1	8,0	94	18,1000
4 х 1,5	9,2	128	12,1000
4 х 2,5	10,1	175	7,4100
4 х 4	11,7	250	4,6100
4 х 6	13,0	335	3,0800
4 х 10	15,8	520	1,8300
4 х 16	20,0	812	1,1500
4 х 25	24,5	1 253	0,7270
4 х 35	27,2	1 646	0,5240
4 х 50	31,5	2 237	0,3870
5 х 2,5	11,0	209	7,4100
5 х 4	12,8	302	4,6100

5 х 6	14,2	407	3,0800
5 х 10	17,3	635	1,8300
5 х 16	21,9	993	1,1500
5 х 25	27,0	1 536	0,7270
5 х 35	30,1	2 025	0,5240
5 х 50	35,2	2 793	0,3870

Завантажити PDF

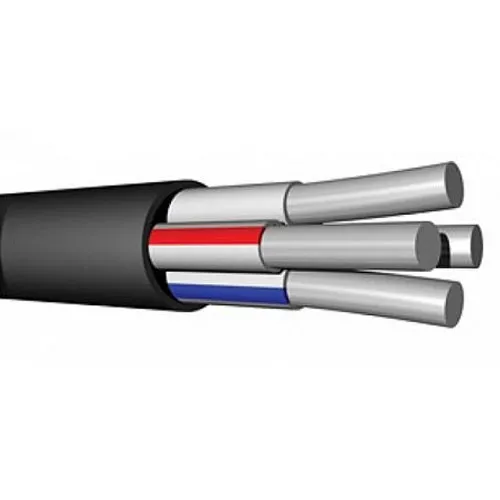

АВВГ

Структура Застосування Характеристики

Струмопровідна жила - алюмінієва, однодротяна або багато дротяна, круглої форми, 1 або 2 класи
Ізоляція з полівінілхлоридного пластикату (ПВХ). Ізольовані жили багатожильних кабелів мають відмітне забарвлення або
цифрове маркування.
Ізольовані жили скручені між собою.
Заповнення із ПВХ пластикату.
Оболонка з полівінілхлоридного пластикату (ПВХ)
Заповнення з ПВХ пластикату зниженої горючості, оболонка з ПВХ пластикату, що не підтримує горіння (АВВГнг).
ПВХ ізоляцією, в оболонці з ПВХ пластикату, що не розповсюджує горіння, з низьким димогазовиділенням.(АВВГНГ-LS)

Кабелі марки АВВГ призначені для передачі та розподілу електроенергії у стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц. Для прокладання у сухих та вологих виробничих приміщеннях, на спеціальних кабельних естакадах, у блоках, а також для прокладання на відкритому повітрі.

Температура експлуатації кабелів АВВГ: від мінус 50 до плюс 50 °С.
Кабелі стійкі до впливу відносної вологості повітря до 98% за температури навколишнього середовища до плюс 35 °С.
Електричний опір струмопровідної жили постійному струму відповідає.
Електричний опір ізоляції жил, перерахований на 1 км кабелю і температуру 20 ° С, не менше: - 12 МОм,

для жил номінальним перерізом 1 та 1,5 мм²; - 10 МОм,

для жил номінальним перерізом 2 – 4 мм²; - 9 МОм,

для жил номінальним перерізом 6 мм - 7 МОм,

для жил номінальним перетином 10 – 240 мм²

Кабелі витримують випробувальну змінну напругу частотою 50 Гц:

Число та номінальний переріз жил, мм²	Число та номінальний переріз жил, мм²
1Х1,0	4Х1,0
1Х1,5	4Х1,5
1х2,5	4*2,5
1х4,0	4х4,0
1х6,0	4х6,0
1х10	4х10,0
1х16	4х16
1х25	4х25
1х35	4х36
1х50	4х50
2Х1,0	5Х1,0
2Х1,5	5Х1,5
2х2,5	5*2,5
2х4,0	5х4,0
2х6,0	5х6,0
2х10,0	5х10,0
2х16	5х16
2х25	5х25
2х36	5х36
2х50	5х50
3Х1,0	4х2,5+1х1,5
3Х1,5	4х6,0+1х2,5
3*2,5	4х6,0+1х4,0
3х4,0	4х10+1х6,0
3х6,0	4Х16+1х10
3х10,0	4х16+1х6,0
3х16	4х16+1х10,0
3х25	4х25+1х16
