КАБЕЛІ ДЛЯ ОХОРОНО-ПОЖЕЖНОЇ СИГНАЛІЗАЦІЇ

ALARM CABLE Cu Shielded

Структура Застосування Характеристики

Сигнальний кабель Мідний Екранований
ALARM CABLE Cu Shielded

Сигнальний кабель використовується в охоронних системах, телефонних системах, пожежних системах охорони, а також при підключенні домофонів. Такі кабелі знайшли своє застосування при монтажі охоронної та пожежної сигналізації, системах контролю доступу, домофонних систем тощо.

Cигнальний кабель Alarm, використовуються в слаботочних системах безпеки та зв'язку. Кабель виготовлений з міді з різною кількістю жил.

Основним параметром під час вибору сигнального кабелю для слаботочних систем є оммічний опір кабелю. З силовими проводами краще використовувати екранований сигнальний кабель. Також одним з основних критеріїв кабелю є кількість струмопровідних жил.

Мінімальний кабель це 2 * 0.22, а самий максимальний 20 * 0,22 мм.

Модель	Опис:
*20,22мм Shielded**	2-х провідний кабель сигнальний, багатожильний, (2*0,22mm) білий 100м.
*40,22мм Shielded**	4-х провідний кабель сигнальний, багатожильний, (4*0,22mm) білий 100м.
*60,22мм Shielded**	6-провідний кабель сигнальний, багатожильний, (6*0,22mm) білий 100м.
*80,22mm Shielded**	8-провідний кабель сигнальний, багатожильний, (8*0,22mm) білий 100м.
*100,22мм Shielded**	10-ти провідний кабель сигнальний, багатожильний, (10 * 0,22mm) білий 100м.
*120,22мм Shielded**	12-ти провідний кабель сигнальний, багатожильний, (12 * 0,22mm) білий 100м.
*140,22мм Shielded**	14-ти провідний кабель сигнальний, багатожильний, (14 * 0,22mm) білий 100м.
*160,22мм Shielded**	16-ти провідний кабель сигнальний, багатожильний, (16 * 0,22mm) білий 100м.
*180,22мм Shielded**	18-ти провідний кабель сигнальний, багатожильний, (18 * 0,22mm) білий 100м.
*200,22мм Shielded**	20-ти провідний кабель сигнальний, багатожильний, (20 * 0,22mm) білий 100м.

ALARM CABLE Cu Unshielded

Структура Застосування Характеристики

Alarm Сигнальний кабель Мідний Неекранований
ALARM CABLE Cu Unshielded

Cигнальний кабель Alarm, використовуються в слаботочних системах безпеки та зв'язку. Кабель виготовлений з міді з різною кількістю жил.

Основним параметром під час вибору сигнального кабелю для слаботочних систем є оммічний опір кабелю. Якщо ви будете використовувати кабель поруч із силовими проводами найкраще використовувати екранований сигнальний кабель. Також одним з основних критеріїв кабелю є кількість струмопровідних жил.

Мінімальний кабель це 2 * 0.22мм, а самий максимальний 20 * 0,22 мм.

Модель	Описание
*20,22мм Unshielded**	2-х провідний кабель сигнальний, багатожильний, (2*0,22mm) білий 100м.
*40,22мм Unshielded**	4-х провідний кабель сигнальний, багатожильний, (4*0,22mm) білий 100м.
*60,22мм Unshielded**	6-провідний кабель сигнальний, багатожильний, (6*0,22mm) білий 100м.
*80,22mm Unshielded**	8-провідний кабель сигнальний, багатожильний, (8*0,22mm) білий 100м.
*100,22мм Unshielded**	10-ти провідний кабель сигнальний, багатожильний, (10 * 0,22mm) білий 100м.
*120,22мм Unshielded**	12-ти провідний кабель сигнальний, багатожильний, (12 * 0,22mm) білий 100м.
*140,22мм Unshielded**	14-ти провідний кабель сигнальний, багатожильний, (14 * 0,22mm) білий 100м.
*160,22мм Unshielded**	16-ти провідний кабель сигнальний, багатожильний, (16 * 0,22mm) білий 100м.
*180,22мм Unshielded**	18-ти провідний кабель сигнальний, багатожильний, (18 * 0,22mm) білий 100м.
*200,22мм Unshielded**	20-ти провідний кабель сигнальний, багатожильний, (20 * 0,22mm) білий 100м.

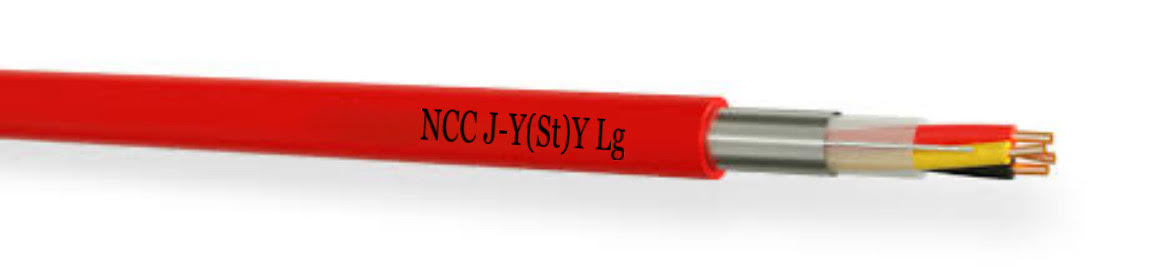

J-Y(St)Y Lg

Екранований сигнальный кабель

Структура Застосування Характеристики

Екранований сигнальний кабель для пожежної сигналізації, моножила, екран - алюмінієва фольга + провід заземлення, ПВХ оболонка, 300 В, 1-10 пар, діаметр - 0,6-1,38 мм.

Структура кабелю:

Мідні провідники без покриття, моно
Ізоляція жил – ПВХ компаунд, YI1;
Маркування жил згідно з ТУ
Жили скручені попарно
Пари сплетені пошарово з постійними кроками скручування
Екран - луджений мідний провід разом
Діаметр заземлюючого дроту - до 10 пар = 0,4 мм, від 10 пар = 0,6 мм
Зовнішня оболонка з ПВХ компаунд,
Колір оболонки червоний

Кабелі для пожежної сигналізації J-Y(St)Y...Lg використовуються в комунікаційних системах будівлі як кабель попередження про пожежу. Екранований пожежний кабель може застосовуватися в спеціальних областях, де потрібний крутий вигин радіусу на короткій відстані.

Число жив: від 1 до 10 пар
Діаметр: від 0.6 до 1.38 мм
Робоча температура: від -30°С до +70°С
Опір ізоляції, хв.: 100 MOм/км
Ефективний дисбаланс (800 Гц), макс.: 100 нФ/м
Ємнісний дисбаланс (к), хв.: 300 пФ/100м
Робоча напруга, пік.: 300 В
Випробувальна напруга (AC 50 Гц):

- жила / жила - 800 В

- жила/екран - 800 В

Мінімальний радіус вигину кабелю: 10 x Ø кабелю

Відповідність стандартам пожежної безпеки

Найменування	К-ть жил / Ø, мм	Зовнішн. Ø, мм	Вага міді кг/км	Вага кабелю кг/км
J-Y(St)Y Lg 1x2x0,60 мм	1x2xØ0,60	4,4	6,7	28
J-Y(St)Y Lg 2x2x0,60 мм	2x2xØ0,60	4,9	12,22	38
J-Y(St)Y Lg 3x2x0,60 мм	3x2xØ0,60	5,9	17,74	51
J-Y(St)Y Lg 4x2x0,60 мм	4x2xØ0,60	6,5	23,26	62
J-Y(St)Y Lg 5x2x0,60 мм	5x2xØ0,60	7	28,78	73
J-Y(St)Y Lg 6x2x0,60 мм	6x2xØ0,60	7,5	34,3	83
J-Y(St)Y Lg 8x2x0,60 мм	8x2xØ0,60	8,3	45,34	103
J-Y(St)Y Lg 10x2x0,60 мм	10x2xØ0,60	9	56,38	122
J-Y(St)Y Lg 1x2x0,80 мм	1x2xØ0,80	5,4	14,61	44
J-Y(St)Y Lg 2x2x0,80 мм	2x2xØ0,80	6,1	24,61	63
J-Y(St)Y Lg 3x2x0,80 мм	3x2xØ0,80	7,6	34,67	86
J-Y(St)Y Lg 4x2x0,80 мм	4x2xØ0,80	8,4	44,61	105
J-Y(St)Y Lg 5x2x0,80 мм	5x2xØ0,80	9,2	54,59	124
J-Y(St)Y Lg 6x2x0,80 мм	6x2xØ0,80	9,8	64,55	143
J-Y(St)Y Lg 8x2x0,80 мм	8x2xØ0,80	11	85,61	179
J-Y(St)Y Lg 10x2x0,80 мм	10x2xØ0,80	12,5	104,39	228
J-Y(St)Y Lg 12x2x0,80 мм	12x2xØ0,80	13,4	126,61	264
J-Y(St)Y Lg 16x2x0,80 мм	16x2xØ0,80	15,1	167,61	335
J-Y(St)Y Lg 20x2x0,80 мм	20x2xØ0,80	16,6	203,99	404

КСВВ

КАБЕЛЬ ДЛЯ СИГНАЛІЗАЦІЇ І ОХОРОНИХ СИСТЕМ

Структура Застосування Характеристики

Струмопровідна мідна моножила

Ізоляція: полівінілхлоридний пластикат (ПВХ)

Оболонка: полівінілхлоридний пластикат (ПВХ)

Кабель для сигналізації та охоронних систем з мідними однодротовими жилами, ізольованими полівінілхлоридним пластикатом (ПВХ), скрученими між собою, у загальній полівінілхлоридній (ПВХ) оболонці. Зовнішня оболонка кабелю не має заповнення та виконана у формі трубки.

Кабелі КСВВ призначені для підключення домофонів, передачі електричних сигналів малої потужності змінною напругою до 250 В частоти до 1000 Гц або постійною напругою до 350 В. Застосовуються для прокладання в приміщеннях, каналах, при відсутності механічних впливів на кабель.

Основні технічні характеристики: Номінальна напруга до 250 В. Випробувальна напруга змінного струму частоти 50 Гц протягом 1 хв. 1500 В. Кабелі експлуатуються в стаціонарному стані при температурі навколишнього середовища від мінус 500С до плюс 500С, при відносній вологості повітря до 98% при температурі до 350С. кабелів при прокладанні та монтажі – не менше 15 зовнішніх діаметрів кабелю.Довго допустима температура нагрівання жил при експлуатації не повинна перевищувати 700С.Кількість жил у кабелі: 2; 4; 6; 8; 10; 12; 14; Конструкція струмопровідної жили: відповідає класу 1 і 3 Кабелі не поширюють горіння при одиночній прокладці Будівельна довжина кабелів: не менше 100 м. Маркування ізольованих жил: всі ізольовані жили відрізняються за кольором один від одного. Колірне маркування може бути суцільним або у вигляді поздовжніх смуг.

Упаковка: бухти чи дерев'яні барабани.
Термін служби кабелів – не менше 15 років.

Найменування:

2*0,4 мм ксвв

4*0,4 мм ксвв

6*0,4 мм ксвв

8*0,4 мм ксвв

10*0,4 мм ксвв

12*0,4 мм ксвв

14*0,4 мм ксвв

16*0,4 мм ксвв

18*0,4 мм ксвв

20*0,4 мм ксвв
